會議室的方案設計

統設計功能

　　會議室功能設計主要包括：

　　Ø 專業擴聲系統

　　Ø 視頻切換系統

　　Ø 中央控制系統

　　Ø數字會議系統

　　Ø 遠程視頻會議系統

　　Ø 大屏幕系統

　　以上多個功能模塊或者幾個功能模塊經控制網絡連接，智能化地將它們集成為一體，構成多種設備聲像合一的效果，滿足會議室的各種智能化要求，完成各項功能，使之成為使用方獲得信息重要途徑。

　　各系統產品功能介紹

　　專業擴聲系統

　　1、系統概述

　　音響擴聲系統會議室的面積和使用功能，參考國家擴聲廳級標準一級進行設計，會議室擴聲系統的音響效果應能符合以上GYJ125廳堂擴聲系統設計的聲學特性指標中的語言擴聲一級標準演講時應能達到語言清晰、無失真、聲壓余量充分、聲場分布均勻、無聲反饋嘯叫，聲像定位正確。音響擴聲系統主要由揚聲器、功率放大器、音頻處理設備、調音臺、話筒、音源等設備組成。整個系統選用同類產品中音色優美的高檔次音響器材為主組成音響系統，選用同類產品中技術最成熟、性能先進、使用可靠的產品型號，通過計算會議室的音響場地系數進行設計，保證會議室每個角落的聲場聽覺均勻，沒有出現失真、偏音、混音、回響等不良音響效果;會議室的擴聲系統主要由三大部分組成：聲源、音頻處理設備、功放及揚聲器系統。

　　2、系統設計

　　揚聲器的布局是會議室內擴聲系統設計的重要一環，幾項重要的擴聲系統聲學特性指標將直接與此有關。揚聲器布局的一般原則是：

　　1. 全部聽眾區內的聲壓分布均勻;

　　2. 聽眾區上的聲源方向感良好，即觀眾聽到的揚聲器的聲音與看到的發言者在方向

　　上一致;

　　3. 揚聲器的位置在建筑上應當是合理的：美觀安全，不影響其他設備的使用

　　4. 控制聲反饋和避免產生回聲干擾。

　　目前，廳堂主要擴聲方式有三種：分別是集中式、分散式、混合式。三種布置方式主要依據擴聲場地特性及使用功能情況來選擇。

　　集中布置方式：

　　1)聲音清晰度好

　　2)聲音方向感好，且自然。 適合設置有舞臺并要求視聽效果一致。

　　分散布置方式：

　　1)易使聲壓分布均勻

　　2)容易防止嘯叫

　　適合大廳的凈高較低縱向距離長或大廳可能被分割幾部分使用

　　混合布置方式：

　　1)大部分座位的聲音清晰

　　2)聲壓分布均勻，沒有低聲壓級區

　　3)有的座位會同時聽到主音箱和輔助音箱的聲音

　　適合大型或縱向距離較長的大廳、各方向均有觀眾的視聽大廳

　　根據會議室的使用功能以及實際場地特性，為保證廳堂內擴聲系統正常運行時有盡可能高的聲壓級和全場聲壓級的均勻。 我們設計將會議室揚聲器布置方式為分散式方式 ;

　　音箱選型

　　Ø 揚聲器的選型應按以下原則選用：高靈敏度及寬闊平滑的頻率響應、高輸出聲壓及低失真度、有效的控制聲音指向性及覆蓋面。要求整體擴聲揚聲器高頻清晰，中頻具有極高控制力和穿透力，聲音飽滿，低音扎實。系統聲音具有高保真度、清晰、聲音較硬度適中。并根據會室擴聲特性一級指標要求，從系統設計入手，結合計算機軟件分析，最后設計出系統配置，以減小聲能的擴散反射、聲干擾、聲聚焦等聲學現象對語言擴聲清晰度造成的不良影響。要求所選的揚聲器，既要保證有足夠的功率余量，也保證大聲壓的情況下極低的失真，擴聲系統設計通過科學計算會場聲場面積，配合相關專業軟件進行測試，整個擴聲系統采用主次搭配，從前區到后場，從頂部到底部，每個區域都要求能要優質的音響效果

　　音頻處理設備選型

　　會議室的擴聲系統配置了主控音頻處理設備，主控設備采用調音臺、數字音頻處理器、反饋抑制器進行集中處理，調音臺選用16路調音臺，調音臺用于處理音頻信號和信號混合，把信號集中處理，解決了整個操作過程中繁鎖的操作，把操作簡單化，達到不同音源同時混合處理;數字音頻處理器內置有效果、均衡器、反嘯叫處理器、噪音門，壓限等多種效果處理功能，把功能集中化，解決傳統擴聲系統中分散處理，降低了設備造價和過多設備引起噪音，阻抗不匹配等問題，數字音頻處理器配置有軟件，很方便的進行話筒信號、音源信號效果處理，可以根據現場環境設置效果，達到最佳使用效果，整個操作可以采用軟件設置，簡單明了;數字音頻處理器主要是處理音頻的音色，對音頻的低頻、中低頻、中頻、中高頻、高頻、超高頻進行分段處理，到達低音低沉有力，高音宏亮不刺耳。處理器配置有軟件，很方便的進行話筒信號、音源信號效果處理，可以根據現場環境設置效果，達到最佳使用效果;

　　數字會議系統

　　1、系統概述：

　　隨著當今科技的飛速發展，老式的會議形式已無法適應現代化會議系統的要求。現代化的數字會議系統會議程序簡單化、功能多樣化，能夠?qū)h實施控制、管理，包括聲音傳送穩定純正，討論清晰有序，使整個會議形式具有高效性。本次會議室設計采用數字會議系統。

　　2、系統設計

　　會議室設計數字會議系統，會議系統采用目前國內知名的BEOK品牌的數字會議論系統，系統采用手拉手方式連接，發言單元采用便攜式手拉手安裝，外形美觀，安裝靈活，使用非常方便，而且布線量非常的少，不影響整體的裝修布局。根據會議室布局和需求會議室單間設計如下：

　　Ø 數字會議主機1臺(系統核心，控制、管理單元);

　　Ø 主席單元1臺(具有優先強切權限);

　　Ø 代表單元69臺;

　　Ø 數字會議音頻處理器1臺(提升音質效果。增強拾音距離);

　　Ø 會議延長線20米6根(用于單元和機房主機連接);

　　在拾音傳聲器的配置方面，我們除了為會議室主席臺席位布置專業話筒，還有設置2套有線話筒一套供開展開展節目時無牽掛靈活使用。上述各種傳聲器均為單方向心型產品，其特點是靈敏度高，不易產生嘯叫。為了滿足多功能廳的音視頻歌曲播放，擴聲系統配置了DVD播放器;

　　3、系統特點

　　數字會議系統具有先進先出、普通模式、自由模式、申請發言多種模式管理，數字會議系統單元多元化，具有桌面式、嵌入式、討論、帶表決多種單元可選;發言麥采用進口咪頭和配套的專業音頻處理設備，有效的提高了話筒的拾音距離和嘯叫處理能力，話筒的使用距離可以達到50-80CM的超遠距離，兩只話筒同時開啟使用時不僅不會出現嘯叫的現象，反而進一步增強話筒的拾音距離。BEOK的數字會議系統配合專業的擴聲設備和音頻處理設備使用整個會場的效果更佳，拾音距離更遠，音質更清晰，是各類會議室的最佳選擇。

　　數字會議系統具有以下功能特點:

　　會議表決討論系統具有討論、表決、選舉等功能，其中主機可設置“先進先出模式”、“普通模式”、“限制模式”“自由模式”、“申請模式”等工作模式;

　　Ø 實現會議討論發言功能，與會代表按下發言健便可以發言

　　Ø 由主機設置話筒的開啟數量和開啟模式來控制會議秩序

　　Ø 發言者的聲音可通過內置揚聲器傳輸

　　Ø 音頻輸入/輸出接口和MIC接口，可連接會場音響擴聲及錄音設備

　　Ø 可設置攝像頭自動跟蹤，實現聯動功能

　　Ø 可實現會議表決功能

　　Ø 可與BEOK中控系統結合，締造完美的會議系統方案

　　Ø 可擴展連接進行遠程電話會議

　　Ø 連接紅外同聲傳譯系統，進行同步翻譯

　　中控系統

　　1、系統概述

　　中央控制系統為智能多媒體會議室系統設計靈魂，集中了燈光、機械、投影及視音頻控制手段于一體，為使用者提供簡單、直接的控制界面，令使用者能方便地掌握整個空間環境各設備的狀態及功能。會議室中控系統設計一套中控主機，一套音視頻切換矩陣，滿足對會議室音視頻進行實時切換調度，中控系統采用無線觸摸屏進行操作，中控主機和無線觸屏根據會議室時間使用情況，編輯運行控制程序，下載到中控主機和無線觸摸屏進行控制運行，在無線觸摸屏的控制線，達到音視頻切換實時操控，解決繁瑣操作。

　　2、系統設計

　　中央集中控制系統為智能多媒體會議室系統設計靈魂，集中了燈光、機械、投影及視音頻控制手段于一體，為使用者提供簡單、直接的控制界面，令使用者能方便地掌握整個空間環境各設備的狀態及功能，本次會議設計：

　　Ø 一臺網絡中控主機TS-6000，

　　Ø 一臺無線觸控屏,

　　Ø 一臺電源管理器TS-6808D，

　　Ø 一套軟件(軟件由廠家結合實際需求現場編程)，以及其他配套輔件等。

　　會議室的集中控制系統由可編程中央控制器、IPAD觸摸屏、各種總線設備組成，中控主機帶有八個串口，八個IO口，八個紅外控制口，八個繼電器控制口，3個網絡控制口等主要接口;通過接入無線觸摸屏進行統一控制;周邊配套控制設備，有音量控制器，電源管理器、電源時序器等。中央控制系統將控制會議室的各種受控設備集中到一臺無線觸摸屏觸摸顯示進行控制，通過預先編制好的圖文界面，輕松控制會議室室內各種系統受控設備操作。

　　3、系統功能

　　會議室的中央集中控制系統配置有中控控制主機、IPAD平板電腦、電源控制度器、音等設備作為會議室的中央集中控制系統核心控制設備，實現對會議室的環境控制(空調溫度控制、窗簾控制)、攝像機和投影機控制、投影幕和吊架升降控制、音視頻切換控制音量

　　中控系統可以實現以下功能特點如下：

　　Ø 支持IPAD、Iphone、Android

　　基于IOS系統平臺和Android系統平臺，支持IPAD/Iphone/Android移動終端;采用app軟件格式，根據使用需求可以個性diy編輯界面，控制界面程序支持自定義，支持編程圖片，圖形，文字，動畫，2D/3D按鍵等個性化界面。

　　Ø 視頻切換管理控制：

　　把各路視頻信號輸入輸出接到高清混合切換矩陣的輸入輸出口，由于高清混合切換矩陣具有RS-232控制接口，中控主機可通過RS-232串口對高清混合切換矩陣的控制，可實現對視頻輸入/輸出通道切換控制功能，實現工作人員無需到達機房，通過平板電腦即可實現對視頻切換管理;

　　Ø 攝像機控制：

　　會議室配置有會議攝像頭，中控主機通過串口RS-232或者串口RS485協議控制攝像機動作，通過級聯攝像機控制端口，地址撥碼分配，可實現由中控主機編程控制攝像頭的轉動，鏡頭變焦、聚焦等功能，并將信號輸出到各類顯示終端或錄像設備等。還可以與數字會議系統進行對接，實現攝像跟蹤功能，可以對講話者進行特寫。

　　Ø 投影機控制：

　　中控主機通過串口RS232協議或者紅外發射棒控制投影機電源開關、顯示畫面切換等，投影機廠家會提供其投影機的外部通信協議代碼，即俗稱的中控代碼?；蛘邔W(xué)習其紅外遙控代碼，然后寫入中央控制系統主機，在工作人員操控觸摸屏?xí)r，主機將控制代碼發送給投影機，達到控制的目的。可在投影機的開關過程中加入延時，以保護投影機。

　　Ø 投影幕控制：

　　通過中控系統主機總線口CR-NET連接電源管理器控制電動幕布，在會議室不使用投影時，可一鍵聯動電動幕布升起，保證了會場的整齊有序，電動幕布一般采用強電開關控制，通過電源控制器控制幕布的電機正反轉，從而達到升降的效果。在觸摸屏內邏輯指令中加入互鎖，避免管理人員誤操作損壞設備，管理方便快捷。

　　Ø 電源管理

　　會議室的設備電源可以統一控制管理，實現一鍵全部設備電源開啟和一鍵電源關閉，輕按觸摸屏上“電源”按鍵，系統電源便會依次打開(按業內標準-AV訊號源、音視頻矩陣、效果、均衡器，10秒后啟動功放)，關閉系統時執行相反程序。

　　Ø 空調控制：

　　會議室所內的中央控制系統，可通過學習空調遙控器的紅外控制代碼，錄入中控主機，在與會人員操作觸摸屏控制時，中控主機通過紅外發射棒連接空調的紅外接收口，對會場的溫度進行調節，可實現所有遙控器功能的操作，不必隨身攜帶遙控器。使多個遙控器的功能及觸摸屏與一身，減少與會人員工作量。

　　Ø 視頻控制：

　　會議室所內的中央控制系統，可通過學習DVD播放遙控器的紅外控制代碼，錄入中控主機，在與會人員操作觸摸屏控制時，中控主機通過紅外發射棒連接DVD播放器的紅外接收口，對會場的音樂切換,音量大小進行調節，可實現所有遙控器功能的操作，不必隨身攜帶遙控器。使多個遙控器的功能及觸摸屏與一身，減少與會人員工作量。

　　遠程視頻會議系統

　　采用業界先進的云架構，實現分布式運行，系統內任何一臺MCU停止工作不影響正常使用;支持MCU資源池功能，MCU池中資源可共享調度，相互備份。會議中可隨時選中備份MCU接管會議，可設定策略指定池中的MCU進行故障備份。

　　全面高清

　　極致畫質1080p畫質，視頻技術的巔峰，細節豐富，身臨其境;每秒60幀，更流暢更清晰，不錯失任何細微表情;運動圖像更清晰，無拖尾，無卡頓。輔流畫面也達1080p，PPT、Excel、CAD文檔清晰展現。

　　極致語音采用雙聲道寬頻語音AAC、OPUS技術，并結合獨有的回音消除、噪聲抑制、自動增益技術，為會議提供立體聲高保真語音。

　　超低帶寬

　　即使家用ADSL，也可開高清視頻會議。1080p60帶寬占用僅2Mbps，1080p30帶寬占用僅1Mbps，720P帶寬占用僅512Kbps;64K網絡可保持畫面聲音連續。節省昂貴的帶寬費用，大幅降低整體成本。

　　超強網絡適應

　　采用H.264 SVC技術，適應高丟包率網絡，可用互聯網組網?？蛇x的恒定碼流/可變碼流，適應不同場景。流暢的動態畫面，告別馬賽克。

　　易用

　　簡約設計，一鍵入會/退會、一鍵發言。會場一鍵入會、退會，極其易用，無需配置專業操作人員。主會場集中管理、全面控制會場。分會場就能發起會議，任何會議終端只要開機，均可被邀請入會。

　　靈活的擴展功能

　　結合軟件會議終端，根據用戶的應用需要，提供電子白板、文檔共享與批注、協同瀏覽、遠程投票、視頻文件分享、協同學習、協同設計等功能，讓客戶從多種辦公系統來回切換中解脫出來。

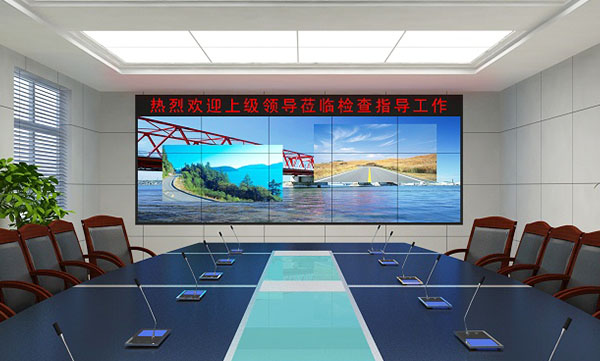

      大屏幕系統

　　主要采用液晶拼接屏、無縫液晶拼接屏、LED顯示屏等，通過矩陣等控制設備實現多臺電腦同時上屏顯示，并且可以與音響連接，形成音視頻一體化。
