產品介紹
COB即chip on board 發光芯片在基板上封裝。COB工藝指的是發光芯片貼裝在印刷線路板上,芯片與基板的電氣連接用引線縫合方法實現,并用導熱環氧樹脂復蓋以確??煽啃?。目前COB顯示屏涵蓋P0.9、P1.2、P1.5、P1.8產品線,且采用全倒裝封裝技術、共陰技術,有效提高了產品的穩定性和節能性。

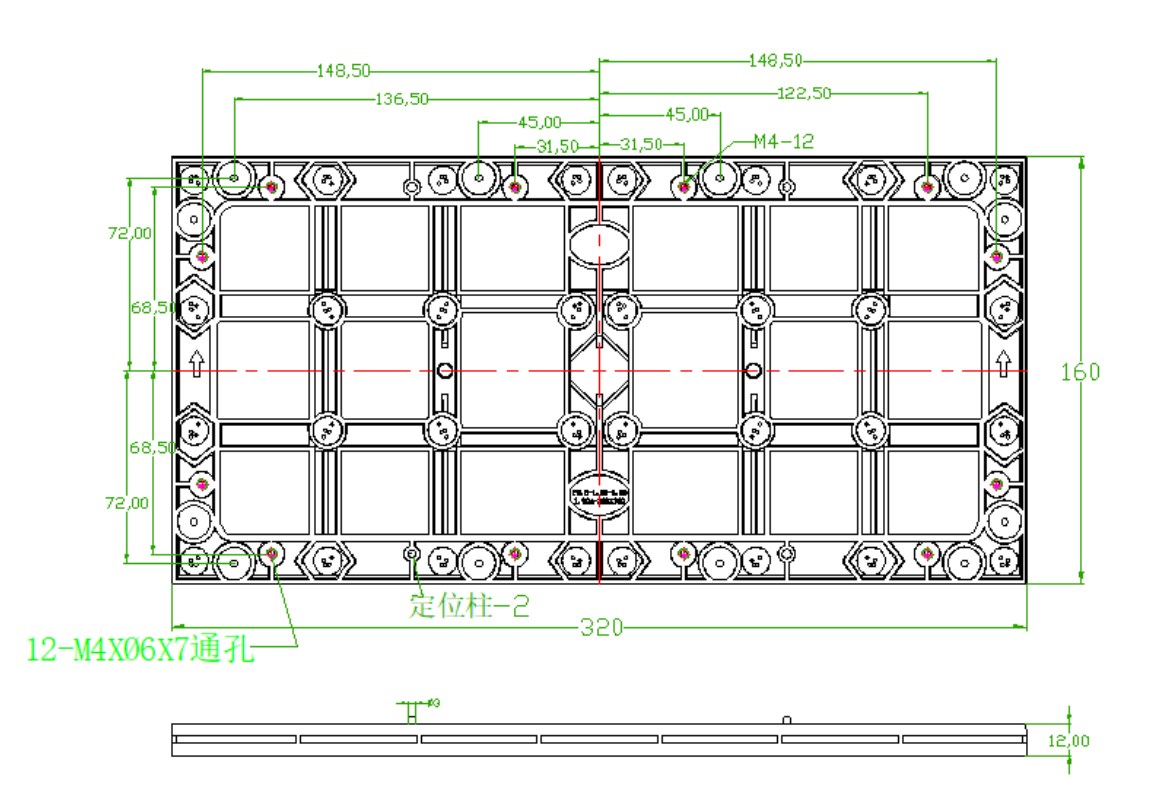

模組尺寸
產品特點

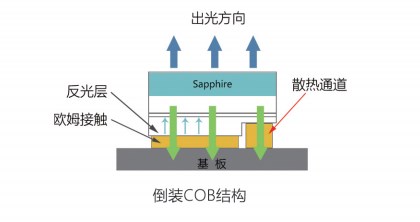

倒裝工藝
COB倒裝片技術即倒裝芯片的電極是朝下的,而且不需要正裝芯片的引線縫合焊接工藝,這樣有源層更貼近基板,縮短了熱源到基板的熱流路徑,具有較低的熱阻,可以大大提高產品穩定性。
共陰技術
霧面啞光
屏面采用納米超導環氧樹脂涂層封裝,打造大屏保持墨色長期一致,在不影響亮度的情況下實現超高對比度,且表面采用霧面啞光不反光處理技術,可防眩光呵護雙眼,帶來舒適的視覺體驗。
防護性高
COB工藝相對于SMD的工藝的LED屏,防護性能級別更高。可防水、防磕碰、防潮、防撞擊、防氧化、防鹽霧防靜電、易清洗等優點,大大減少了產品在運輸、安裝和使用過程中因碰撞產生的死燈、接觸不良等問題。
死燈率低
COB工藝是把發光芯片封裝在PCB板上,通過PCB板上的銅箔快速將芯片的熱量傳出,且無需通過回流焊等高溫環節,大大減少了對發光芯片的損害,加上COB工藝的良品率不斷提升,所以大大減少了死燈率。
畫面柔和
COB實現“點”光源到“面”光源的轉換,光感更好,面光源發光,無像素顆粒感,畫面更加柔和,有效抑制摩爾紋,顯示畫面更優質,近距離觀看不傷眼,且不易產生視覺疲勞。
應用領域
其中以展廳、會議顯示為主,更小的點間距大大提升了屏幕的分辨率,增強了用戶的視覺體驗感。
產品資質
作為AAA信用企業,公司已經取得了國家認可的20多項資質證書,包括CCC、CNAS公安部檢測報告等,支持全國系統集成商參與政府采購的投標項目。
上門服務
公司提供的LED小間距顯示屏性能穩定,自推出以來在市場上的應用非常廣泛,強大的產品力與穩定性使它成為了室內大屏中主要的一種選擇。我公司承諾全國范圍內的上門勘察現場、方案設計、安裝調試等服務,并提供質保與后期的售后,全面保障用戶的使用。
P1.86COB模組
